Extracteur audio HDMI vers HDMI + SPDIF + RCA G/D - Convertisseur

Nous vous remercions d'avoir acheté ce produit. Pour une performance et une sécurité optimales, veuillez lire attentivement ces instructions avant de connecter, d'utiliser ou de régler ce produit. Veuillez conserver ce manuel pour référence ultérieure.

Le convertisseur HDMI vers HDMI permet de connecter la source HD à un seul écran HD et ajoute un port de sortie audio L+R et SPDIF.

Nos appareils offrent des solutions pour les problèmes de bruit, d'espace et de sécurité, le contrôle des centres de données, la distribution d'informations, les présentations en salle de conférence, les environnements de formation scolaire et d'entreprise.

Ces appareils peuvent extraire le signal audio stéréo numérique PCM 2 canaux de l'entrée HDMI et le convertir en sortie stéréo analogique 2 canaux via sa sortie analogique L/R de style RCA ET sa sortie SPDIF en même temps. La sortie SPDIF peut prendre en charge l'audio 5.1 canaux, y compris Dolby Digital 5.1 canaux et DTS 5.1 canaux ; elle ne prend PAS en charge Dolby Digital Plus et PCM 5.1 canaux et au-delà.

Caractéristiques :

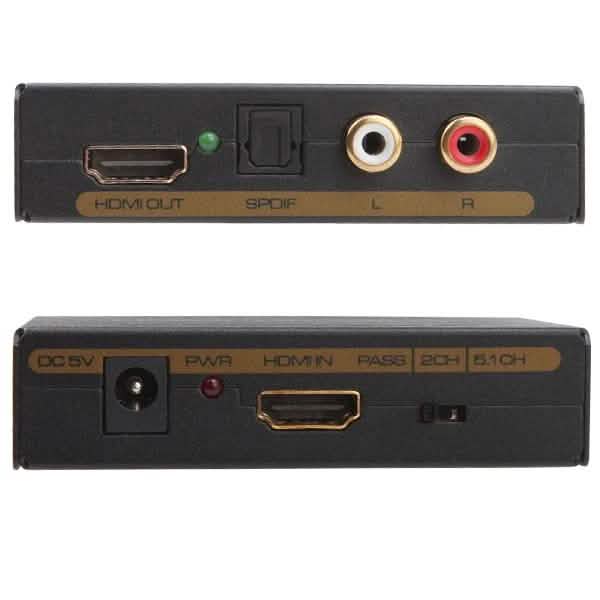

• Une entrée HDMI convertie en une sortie HDMI + Audio (SPDIF+R/L)
• Prise en charge de la sortie audio : Sortie audio analogique SPDIF+R/L
• Résolution d'entrée : jusqu'à 1080P (50/60Hz)/720P/480P
• Indication LED : lorsque la source ou la destination fonctionne, la LED correspondante s'allume.
• Prend en charge AppleTV et divers lecteurs Blu-ray
• Aucune perte de qualité
• S'installe en quelques minutes
• Nécessite une alimentation DC5V/1A
• Meilleure qualité et compatibilité dans la catégorie de produits

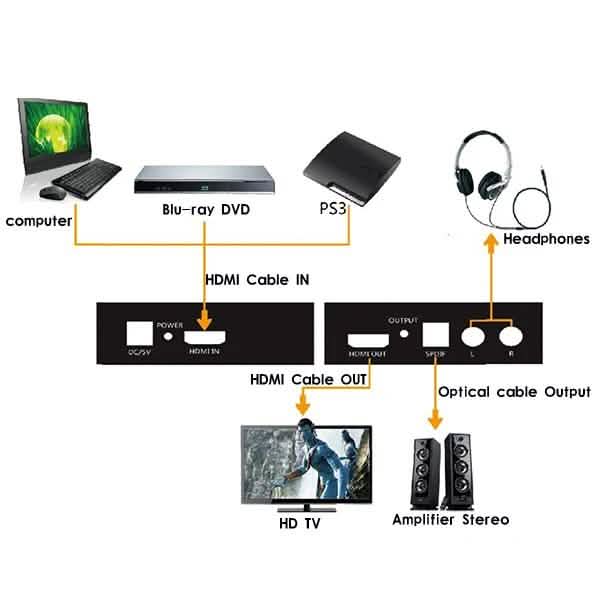

Utilisation et connexion :

• Utiliser un câble HDMI pour connecter la source HD au port d'entrée HDMI.
• Connecter le port de sortie HDMI du convertisseur à l'écran HD.
• Utiliser un câble audio pour connecter le port R/L du convertisseur à l'équipement audio.
• Utiliser le câble optique pour connecter le port SPDIF à l'équipement audio.
• Connecter le convertisseur à l'adaptateur secteur 5V DC.

Spécifications :

• Résolution HDMI : 1080P/1080i/720p/576p/576i/480p/480i
• Supporte le format de couleur vidéo : 24 bits/couleur profonde 30 bits, 36 bits
• Sortie audio : L/R+SPDIF
• Bande passante maximale : 225 MHz

• Débit en bauds maximal : 6,75 Gbit/s

• Signal TMDS d'entrée/sortie : 0,5 ~ 1,5 volts crête à crête (TTL)

• Signal DDC d'entrée/sortie : 5 volts crête à crête (TTL)

• Distance du câble d'entrée : ≤15 m Câble HDMI standard AWG26

• Distance du câble de sortie : ≤20 m Câble HDMI standard AWG26

• Courant de travail maximal : 500 mA

• Format de l'adaptateur secteur : Entrée : AC (50HZ, 60HZ) 100V-240V ; Sortie : DC5V/1A

• Plage de température de fonctionnement : (-15 à +55℃)

• Plage d'humidité de fonctionnement : 5 à 90 % HR (sans condensation)

• Dimension (L x l x H) : 84,5 x 61,8 x 21 (mm)

• Poids : 132 g

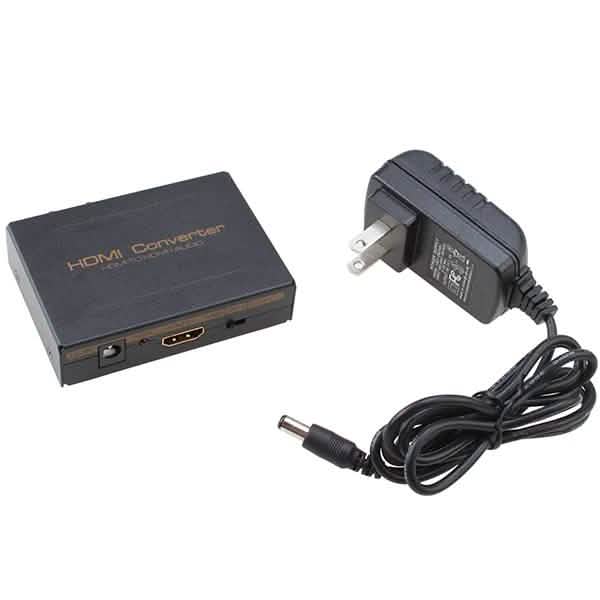

Inclus :

• 1 x HDMI VERS HDMI+Audio (SPDIF+L/R)

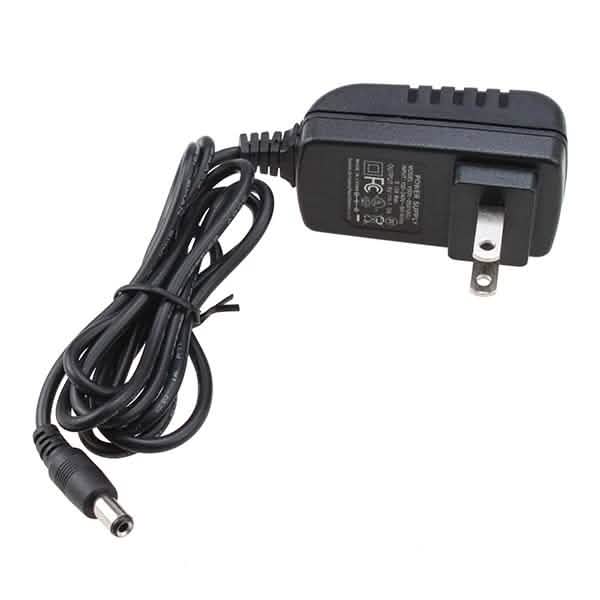

• 1 x Adaptateur secteur DC5V
• 1 x Manuel d'utilisation
